Cách tính toán thiết kế đường ống khí nén tiết kiệm, chính xác

Nếu đường ống dẫn khí quá nhỏ mà lại có lượng khí nén đi qua lớn thì vấn đề tụt áp sẽ xảy ra giữa điểm đầu và cuối. Và việc tụt áp gây ra thiệt hại tương đối lớn về tiền bởi áp suất làm việc càng lớn, lượng điện năng tiêu thụ càng nhiều. Tính toán thiết kế đường ống khí nén – sử dụng đường ống khí nén như thế nào là đạt chuẩn – tham khảo công thức tính dưới đây.

>> XEM THÊM: Hệ thống khí nén bị tụt áp | Nguyên nhân do đâu?

Thiết kế đường ống khí nén sai để lại hậu quả gì?

Tính toán thiết kế đường ống khí nén hay thậm chí lắp đặt đúng kích cỡ đường ống dẫn khí nén sẽ giúp giảm thiểu vấn đề tụt áp hệ thống khí nén. Bạn hãy hiểu đơn giản rằng mỗi đoạn đường ống khí nén tắc nghẽn đều có thể gây ra hiện tượng tụt áp. Hay khoảng cách từ máy nén đến máy móc thiết bị sử dụng càng xa thì độ tụt áp hệ thống khí nén càng lớn.

Lưu lượng khí chạy qua đường ống khí nén cũng được xem là nhân tố bởi càng nhiều khí qua cùng một đường ống thì độ tụt áp càng lớn. Vậy để khắc phục độ tụt áp toàn hệ thống chúng ta cần tính toán đường ống dẫn khí nén qua các yếu tố:

• Đường kính ống dẫn khí nén
• Số lượng đoạn uốn cong, van khóa, khớp nối…
• Lưu lượng khí đi qua hệ thống đường ống dẫn khí nén

Tính toán thiết kế đường ống khí nén

Dưới đây là công thức tính lưu lượng khí nén trong đường ống, cách chọn đường ống khí nén có đường kính đúng chuẩn nhất, đảm bảo hiệu quả hệ thống khí nén.

Công thức tính lưu lượng khí nén trong đường ống

Để bắt đầu tính toán đường ống dẫn khí nén bạn phải biết được lưu lượng khí nén lưu thông qua hệ thống của bạn. Cách dễ dàng nhận biết được đó chính là dựa vào thông số kỹ thuật của máy nén khí thường được tính bằng đơn vị m3/ phút hay cũng có thể lít/ phút.

Bảng kích cỡ tiêu chuẩn đường ống dẫn khí nén

Nếu bạn không muốn sử dụng công thức tính toán lưu lượng khí nén trong đường ống để tính độ tụt áp bạn có thể dựa vào bảng tính sẵn có sau đây.

Bảng tính phù hợp cho mức áp suất làm việc tương đối là 7 bar độ tụt áp tối thiểu chỉ 0.3 bar dành cho đường ống thẳng không có khúc nối quanh co….

Ví dụ cụ thể: Một cút nối trong 1 đoạn ống 25mm có chiều dài ống tương đương là 1.5 mét từ đó ta có thể thấy được cút nối sẽ tạo lượng tụt áp như 1.5 mét đường ống dẫn khí nén thẳng.

Công thức tính toán thiết kế đường ống khí nén

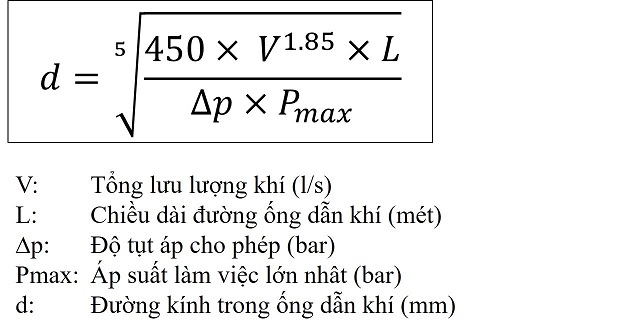

Dưới đây là công thức để bạn tham khảo tính toán đường ống dẫn khí nén cho hệ thống khí nén:

Bạn cần đặc biệt quan tâm đến các thông số như áp suất làm việc tối đa, tổng lưu lượng khí để chọn đường ống có kích thước phù hợp nhất.

• Cần tham khảo thông số của máy nén khí trục vít bạn sử dụng.
• Kiểm tra xem áp lực của máy nén, máy sấy là bao nhiêu và áp suất tối thiểu tại đầu vào của máy.

Lựa chọn chất liệu – tính toán đường ống dẫn khí nén đúng chuẩn

Tuỳ theo quy mô hệ thống khí nén sẽ nên chọn các chất liệu đường ống khác nhau, hệ thống lớn thì cần sử dụng đường ống lớn với chất liệu bền hơn. Về cơ bản, có 3 loại đường ống khí nén được sử dụng phổ biến nhất:

• Đường ống thép mạ kẽm: Sử dụng cho các hệ thống chuyên nghiệp, quy mô lớn, yêu cầu cao về độ bền cũng như khả năng chịu áp lực khí nén.
• Dây lõi thép thuỷ lục: Ứng dụng trong các hệ thống quy mô vừa.
• Ống hàn nhiệt nóng: Sử dụng cho hệ thống khí nén nhỏ.

Như vậy có thể thấy tính toán thiết kế đường ống khí nén là vô cùng quan trọng. Một đường ống dẫn khí chuẩn sẽ làm giảm tới 30% hiện tượng tụt áp cho toàn hệ thống khí nén. Tuy nhiên, bạn cũng không nên lo lắng quá bởi 1 đơn vị UY TÍN – CHUYÊN NGHIỆP sẽ giúp bạn giải quyết mọi vấn đề trên.
