Nguyên lý máy sấy khí nén: Cấu tạo, cách hoạt động & so sánh chi tiết

Độ ẩm cao trong khí nén, gây ra nhiều hậu quả nghiêm trọng cho các thiết bị máy móc sử dụng khí nén đầu ra. Đó chính là lý do vì sao trong các hệ thống khí nén đều sử dụng máy sấy khí. Vậy nguyên lý máy sấy khí nén hoạt động ra sao? Có những loại nào? Cùng chúng tôi tìm hiểu cụ thể thông qua nội dung dưới đây.

Giới thiệu về máy sấy khí nén và vai trò trong hệ thống khí nén

Máy sấy khí nén là thiết bị không thể thiếu trong mọi hệ thống khí nén công nghiệp hiện đại. Đây là thiết bị được thiết kế đặc biệt để loại bỏ hơi nước và độ ẩm ra khỏi khí nén, đảm bảo khí nén đạt chất lượng cao trước khi đưa vào sử dụng.

Lý do cần sấy khí nén trong công nghiệp

Máy sấy nước khí nén được sử dụng trong các hệ thống máy nén khí trục vít bởi:

• Khí nén từ máy nén luôn chứa độ ẩm cao: Khi không khí bị nén, hơi nước trong không khí cũng bị nén theo, dẫn đến khí nén sau khi ra khỏi máy nén vẫn chứa một lượng lớn hơi nước.
• Đáp ứng các tiêu chuẩn công nghiệp: Nhiều quy trình sản xuất yêu cầu khí nén phải đạt các tiêu chuẩn nghiêm ngặt về độ sạch và độ khô, đặc biệt trong ngành dược phẩm, thực phẩm, điện tử.
• Nâng cao hiệu suất vận hành: Khí nén khô sẽ giúp các thiết bị khí nén hoạt động hiệu quả hơn, giảm các sự cố và thời gian dừng máy.

Tác hại của ẩm trong khí nén đối với thiết bị và hệ thống

Độ ẩm cao trong khí nén không chỉ gây ra vấn đề nhất thời mà còn là nguyên nhân của nhiều hư hỏng nghiêm trọng lâu dài:

• Ăn mòn đường ống và thiết bị: Hơi nước tồn tại trong khí nén sẽ tạo điều kiện cho quá trình oxy hóa, dẫn đến rỉ sét và ăn mòn các bộ phận kim loại.
• Giảm tuổi thọ của van và bộ phận chuyển động: Nước là nguyên nhân gây ra sự rửa trôi dầu bôi trơn, dẫn đến tăng ma sát và mài mòn các bộ phận chuyển động.
• Gây tắc nghẽn: Khi nhiệt độ môi trường xuống thấp, hơi nước có thể ngưng tụ và đóng băng, gây tắc nghẽn đường ống và van điều khiển.
• Ảnh hưởng đến chất lượng sản phẩm: Trong các ngành như sơn phun, điện tử, dược phẩm, độ ẩm trong khí nén có thể làm hỏng sản phẩm hoặc ảnh hưởng đến chất lượng sản phẩm cuối cùng.

Vì những lý do trên, việc trang bị máy sấy khí nén không còn là một lựa chọn tùy ý mà đã trở thành yêu cầu bắt buộc trong hầu hết các hệ thống khí nén công nghiệp hiện đại.

Nguyên lý máy sấy khí nén như thế nào?

Nguyên lý máy sấy khí nén về cơ bản là quá trình loại bỏ độ ẩm ra khỏi khí nén sau khi được nén. Trong không khí luôn chứa một lượng hơi nước nhất định, và khi không khí bị nén, lượng hơi nước này cũng bị nén theo. Khi nhiệt độ khí nén hạ xuống đến điểm sương, hơi nước sẽ ngưng tụ thành các giọt nước.

Giải thích tổng quan về nguyên lý làm việc của máy sấy khí nén

Về cơ bản, máy sấy khí nén hoạt động dựa trên một trong hai nguyên lý chính:

1. Giảm nhiệt độ khí nén xuống dưới điểm sương để hơi nước ngưng tụ thành chất lỏng, sau đó tách và loại bỏ nước này ra khỏi hệ thống.
2. Sử dụng vật liệu hút ẩm để hấp thụ hơi nước từ khí nén, làm khô khí mà không cần làm lạnh nó.

Cả hai phương pháp này đều nhằm mục đích cuối cùng là làm giảm điểm sương của khí nén – nhiệt độ mà tại đó hơi nước bắt đầu ngưng tụ thành chất lỏng.

Các phương pháp chính: sấy khí lạnh & sấy khí hấp thụ

Trong công nghiệp hiện đại, có hai loại máy sấy khí nén được sử dụng phổ biến cho ra khí nén chất lượng khác nhau:

1. Máy sấy khí lạnh (Refrigerated Dryers)

Đây là phương pháp phổ biến nhất, sử dụng nguyên lý làm lạnh khí nén để ngưng tụ hơi nước. Khí nén được làm lạnh đến nhiệt độ thấp (thường từ 3°C đến 7°C), hơi nước ngưng tụ thành giọt nước và được tách ra khỏi dòng khí.

2. Máy sấy khí hấp thụ (Adsorption Dryers)

Phương pháp này sử dụng các chất hút ẩm (thường là silica gel, alumina hoạt tính hoặc phân tử sàng) để hấp thụ hơi nước từ khí nén. Các chất này có đặc tính hút ẩm mạnh mẽ và có thể đạt được điểm sương rất thấp (thậm chí đến -70°C).

Mỗi phương pháp có những ưu điểm và hạn chế riêng, phù hợp với các điều kiện vận hành và yêu cầu khác nhau. Hãy cùng đi sâu tìm hiểu chi tiết về từng loại máy sấy khí nén này.

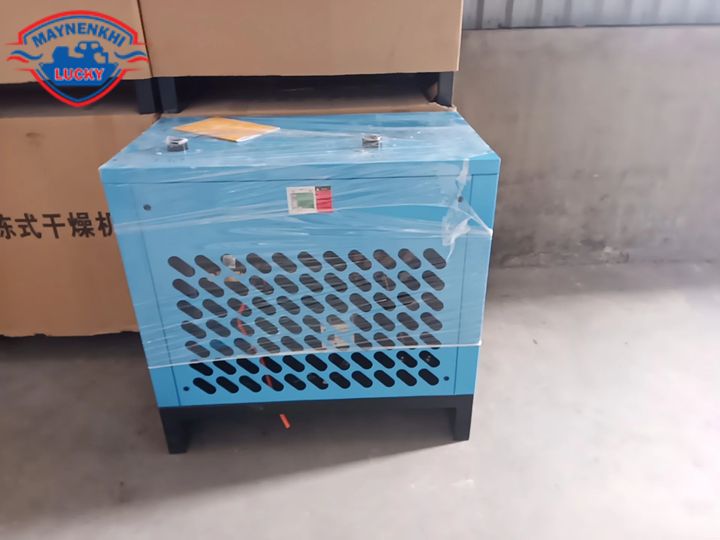

Máy sấy khí lạnh (Máy sấy khí tác nhân lạnh)

Máy sấy khí kiểu làm lạnh là loại máy sấy khí nén phổ biến nhất trên thị trường, được ưa chuộng nhờ cấu tạo tương đối đơn giản và chi phí vận hành hợp lý.

Nguyên lý máy sấy khí nén lạnh

Máy sấy khí lạnh hoạt động dựa trên quá trình làm lạnh khí nén, khiến hơi nước ngưng tụ thành nước lỏng và được loại bỏ. Quy trình cụ thể như sau:

1. Giai đoạn làm mát sơ bộ: Khí nén nóng từ máy nén (thường có nhiệt độ khoảng 70-80°C) đi vào máy sấy và được làm mát sơ bộ trong bộ trao đổi nhiệt đầu tiên.
2. Giai đoạn làm lạnh chính: Khí nén tiếp tục đi qua bộ trao đổi nhiệt thứ hai và được làm lạnh xuống khoảng 3-7°C bởi hệ thống gas lạnh.
3. Giai đoạn ngưng tụ và tách nước: Ở nhiệt độ thấp này, hơi nước trong khí nén ngưng tụ thành các giọt nước và được thu gom trong bộ tách nước.
4. Giai đoạn xả nước tự động: Nước ngưng tụ được xả ra ngoài thông qua van xả tự độn.
5. Giai đoạn làm ấm lại: Khí nén lạnh và khô sau đó đi qua bộ trao đổi nhiệt đầu tiên lần nữa để làm ấm lên trước khi ra khỏi máy sấy. Quá trình này giúp tránh hiện tượng đọng sương bên ngoài đường ống.

Ưu và nhược điểm của máy sấy khí lạnh

Nguyên lý máy sấy khí nén lạnh hoạt động đơn giản, thiết kế máy nhỏ gọn thuận tiện trong quá trình lắp đặt, tối ưu không gian sử dụng.

Ưu điểm:

• Chi phí đầu tư ban đầu thấp so với các loại máy sấy khí khác.
• Chi phí vận hành hợp lý và tiết kiệm năng lượng.
• Độ tin cậy cao với ít bộ phận chuyển động, ít hư hỏng.
• Bảo trì đơn giản và chi phí bảo dưỡng thấp.
• Phù hợp với hầu hết các ứng dụng công nghiệp thông thường.

Nhược điểm:

• Điểm sương giới hạn (thường chỉ đạt khoảng 3-7°C), không đáp ứng được các ứng dụng yêu cầu khí cực khô.
• Hiệu suất giảm trong môi trường nhiệt độ cao.
• Không phù hợp với các ứng dụng đòi hỏi điểm sương cực thấp như sản xuất dược phẩm, điện tử chính xác.

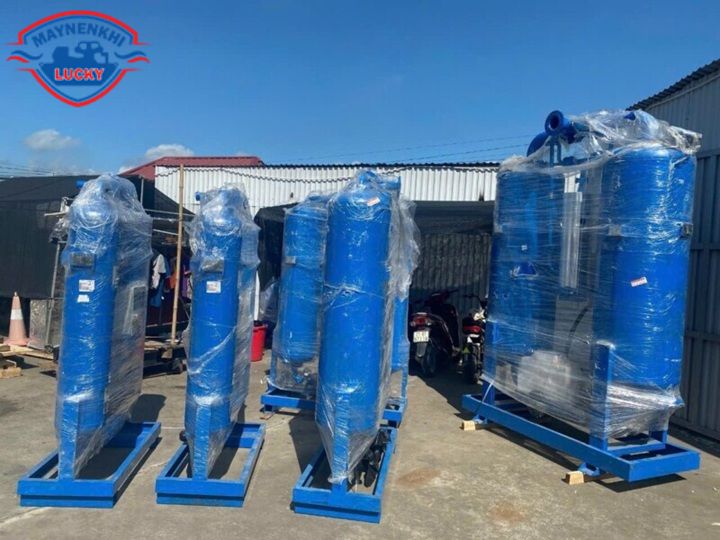

Máy sấy khí hấp thụ (Máy sấy khí hấp phụ)

Máy sấy khí hấp thụ là giải pháp tiên tiến để đạt được khí nén siêu khô, đáp ứng các yêu cầu khắt khe nhất về chất lượng khí nén.

Nguyên lý máy sấy khí nén hấp thụ

Máy sấy khí hấp thụ hoạt động dựa trên khả năng hút ẩm của các vật liệu đặc biệt. Quy trình hoạt động như sau:

1. Quá trình hấp thụ: Khí nén đi qua một tháp chứa vật liệu hút ẩm (thường là silica gel, alumina hoạt tính hoặc phân tử sàng). Các vật liệu này có cấu trúc xốp với diện tích bề mặt lớn, giúp hấp thụ hiệu quả hơi nước từ khí nén.
2. Quá trình tái sinh: Sau một thời gian hoạt động, vật liệu hút ẩm sẽ bão hòa và cần được tái sinh để loại bỏ nước đã hấp thụ. Quá trình tái sinh thường được thực hiện bằng cách:
   • Sử dụng một phần khí nén đã được làm khô, đốt nóng lên và cho đi qua tháp hút ẩm đã bão hòa.
   • Hoặc sử dụng khí nén khô không đốt nóng (cold regeneration) đối với một số loại máy sấy.
3. Hoạt động luân phiên: Để đảm bảo khí nén được làm khô liên tục, máy sấy thường có hai tháp chứa vật liệu hút ẩm. Khi một tháp đang làm việc, tháp còn lại được tái sinh. Sau đó, hai tháp sẽ hoán đổi vai trò.

Ưu và nhược điểm của máy sấy khí hấp thụ

Với nguyên lý máy sấy khí nén hấp thụ khác biệt so với máy làm lạnh, chính vì thế khí nén đầu ra có khả năng loại bỏ nước và bụi bẩn lên tới 99%. Ngoài ra:

Ưu điểm:

• Đạt điểm sương cực thấp (có thể xuống đến -70°C), tạo ra khí nén siêu khô.
• Hoạt động độc lập với nhiệt độ môi trường, không bị ảnh hưởng bởi điều kiện khí hậu.
• Đáp ứng các yêu cầu khắt khe của ngành công nghiệp dược phẩm, điện tử, thực phẩm và các ứng dụng có yêu cầu cao về độ sạch.
• Không sử dụng môi chất lạnh nên thân thiện với môi trường hơn.

Nhược điểm:

• Chi phí đầu tư ban đầu cao hơn so với máy sấy khí lạnh.
• Tiêu thụ khí nén cho quá trình tái sinh (khoảng 15-20% lượng khí đã xử lý).
• Chi phí vận hành cao hơn do cần thay thế vật liệu hút ẩm định kỳ.
• Cần bảo dưỡng thường xuyên hơn để đảm bảo hiệu suất làm việc.

So sánh nguyên lý và ứng dụng của từng loại máy sấy khí nén

Để giúp bạn dễ dàng so sánh và lựa chọn loại máy sấy khí nén phù hợp, dưới đây là bảng so sánh chi tiết các đặc điểm của máy sấy khí lạnh và máy sấy khí hấp thụ:

Ứng dụng thực tế của từng loại máy sấy khí nén

Máy sấy khí nén có đa dạng mức lưu lượng sấy khí nên có khả năng ứng dụng đa dạng trong các công việc khác nhau từ quy mô nhỏ tới lớn:

Máy sấy khí lạnh phù hợp với:

• Công nghiệp sản xuất chung: Nơi yêu cầu về điểm sương không quá khắt khe.
• Xưởng cơ khí và gia công kim loại: Bảo vệ thiết bị khí nén và sản phẩm khỏi rỉ sét.
• Hệ thống phun cát và phun sơn: Yêu cầu khí nén khô để đảm bảo chất lượng bề mặt.
• Nhà máy dệt may: Đảm bảo hoạt động ổn định của máy móc.

Máy sấy khí hấp thụ phù hợp với:

• Sản xuất dược phẩm: Yêu cầu khí nén siêu sạch và siêu khô.
• Công nghiệp điện tử và sản xuất chip: Tránh hư hỏng linh kiện nhạy cảm với độ ẩm.
• Sản xuất và đóng gói thực phẩm: Đảm bảo vệ sinh an toàn thực phẩm.
• Phòng thí nghiệm và phòng sạch: Duy trì môi trường vô trùng và kiểm soát.

Hiểu rõ nguyên lý máy sấy khí nén không chỉ giúp doanh nghiệp lựa chọn thiết bị phù hợp mà còn tối ưu hiệu suất và tuổi thọ hệ thống khí nén. Với nhiều năm kinh nghiệm cung cấp giải pháp khí nén, Kho Máy nén khí Lucky cam kết mang đến các dòng máy sấy khí chất lượng cao, vận hành ổn định và tiết kiệm chi phí.

Nếu bạn đang tìm kiếm thiết bị máy sấy khí phù hợp, liên hệ ngay với chúng tôi theo số hotline để được hỗ trợ 24/7!
