[Tài liệu] Cấu tạo máy nén khí piston | Nguyên lý và Ứng dụng

Ngày nay, máy nén khí piston là dòng được rất nhiều người tiêu dùng tin tưởng sử dụng. Tuy nhiên không phải ai cũng biết cấu tạo của nó như thế nào. Hãy cùng Cửa hàng máy nén khí Lucky khám phá cấu tạo máy nén khí piston, cả hai loại có dầu và không dầu qua bài viết dưới đây.

Máy nén khí piston là gì?

Máy nén khí piston là một thiết bị có khả năng tạo ra khí áp suất cao, ứng dụng trong sản xuất, sửa chữa, bảo dưỡng động cơ,… Cấu tạo máy nén khí piston có dầu và không dầu có những điểm chung:

• Đầu nén: Là bộ phận không thể thiếu tạo nên máy nén khí piston. Thông thường đầu nén sẽ bao gồm: piston nén khí, ống dẫn khí ra, bộ lọc khí vào,… Đây là nơi diễn ra các hoạt động, quá trình nén không khí.

• Bình chứa: hay còn gọi là bình tích áp, là một trong những bộ phận quan trọng nhất làm nên cấu tạo máy nén khí piston. Công dụng dễ nhận biết nhất của bình là khả năng lưu trữ cung cấp cho quá trình hoạt động của máy. Ngoài ra bình chứa còn có khả năng bảo vệ máy sấy khí nén và tách nước một phần trong khí nén.
• Mô tơ: Là bộ phận rất quan trọng của máy nén khí, có chức năng chuyển đổi điện năng thành cơ năng và dẫn động qua dây curoa để vận hành đầu nén khí.

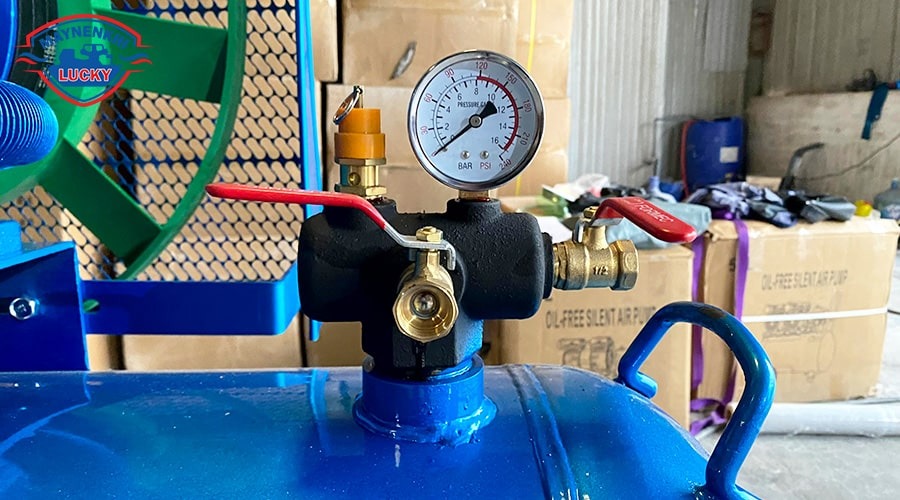

• Đồng hồ đo áp: Hiển thị áp lực của máy, giúp người vận hành dễ dàng kiểm soát áp suất trong suất quá trình máy hoạt động, đi liền với rơ le đóng ngắt mạch điện khi áp suất đạt chuẩn.
• Hệ thống van: Bao gồm van xả nước, van an toàn, van một chiều nhằm đảm bảo chất lượng khí tốt, tránh han gỉ cho các chi tiết máy và an toàn trong quá trình vận hành.

Chi tiết cấu tạo máy nén khí piston

Máy nén khí piston được chia thành máy nén khí có dầu và không dầu để phù hợp với nhiều lĩnh vực cần sử dụng khí nén sạch hay ít tinh khiết. Vì vậy, mỗi loại máy lại có những đặc trưng riêng về cấu tạo.

Đối với dòng máy nén khí piston có dầu

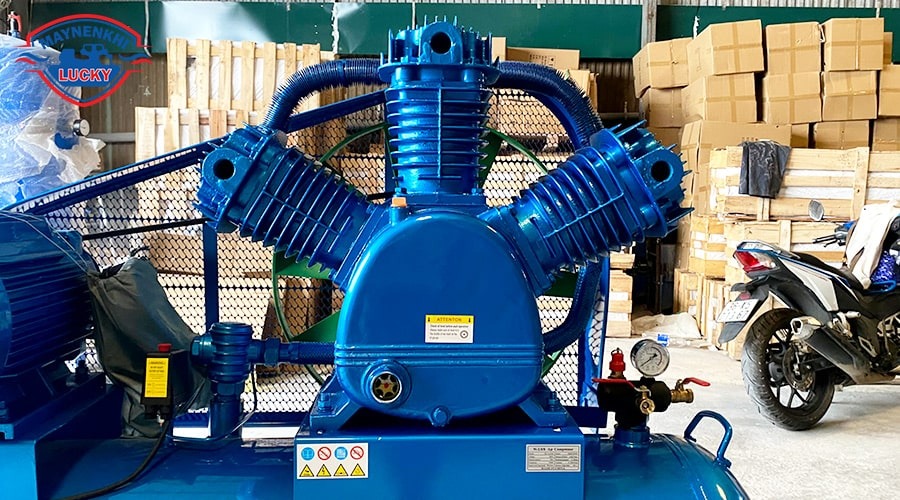

Máy nén khí piston có dầu được trang bị hệ thống bôi trơn bằng dầu giúp bảo vệ các bộ phận bên trong khỏi ma sát và nhiệt độ cao. Dầu được bơm đầy khoang chứa bên trong đầu nén khí, có lỗ đổ dầu, ốc mở xả dầu và mắt thăm dầu bằng kính trong suốt.

Dầu được bơm vào các vị trí quan trọng như ổ trục khuỷu, tay biên và xi lanh để bôi trơn, làm kín và làm mát các bộ phận này. Máy nén khí piston có dầu thường được sử dụng trong các ngành công nghiệp nặng, đòi hỏi hoạt động liên tục và hiệu suất cao.

Đối với dòng máy nén khí piston không dầu

Máy nén khí piston không dầu được thiết kế đặc biệt để vận hành mà không cần dầu bôi trơn. Vì vậy, piston và xi lanh thường được làm từ vật liệu đặc biệt giúp giảm ma sát mà không cần dầu.

Nhìn qua về cấu tạo máy nén khí piston không dầu, tương tự dòng có dầu tới 90%. Điểm khác biệt nằm ở đầu nén, không chưa bình dầu, bơm dầu nên bên ngoài không có mắt thăm dầu.

So sánh cấu tạo máy nén khí piston 1 cấp và 2 cấp

Nhờ những đặc điểm cấu tạo dưới đây mà người dùng có thể phân biệt 2 dòng máy piston 1 cấp và 2 cấp.

Nguyên lý làm việc của máy nén khí piston

Để giúp bạn dễ hình dung về cách máy nén khí piston tạo ra khí áp suất cao, bài viết sẽ chia sẻ cho bạn nguyên lý làm việc chung của máy nén khí 1 cấp và 2 cấp. Từ đó, bạn có thể hiểu ngay nguyên lý làm việc máy nén khí có dầu 1 cấp, 2 cấp; máy nén khí không dầu 1 cấp, 2 cấp.

Ứng dụng của máy nén khí piston trong đời sống

Cấu tạo máy nén khí piston có 2 dạng có dầu và không dầu nên có thể sử dụng trong mọi lĩnh vực. 5 ngành chính có sử dụng máy nén khí piston đó là:

Sửa chữa xe cộ, máy móc

Ứng dụng của máy nén khí piston trong sửa chữa máy móc, phương tiện giao thông là rất lớn. Khí nén kết nối với súng bơm lốp, súng bắn bulong, máy bắn đinh để bơm hơi xe hay tháo lắp ốc vít nhanh chóng. Mặt khác, khí nén được dùng để hút dầu xe máy, xe ô tô, hỗ trợ vận hành máy banh lốp bằng hơi,… Với nhu cầu sử dụng khí tại các tiệm sửa xe, gara ô tô, máy nén khí piston có dầu được ưu tiên sử dụng.

Làm sạch chuyên nghiệp

Khí nén áp suất cao được ứng dụng để vệ sinh xe đạp, xe máy, xe ô tô, máy móc, đường xá, tường bê tông, sân gạch hay trang trại chăn nuôi. Máy cấp hơi áp suất cao cho súng rửa xe mix nước và khí nén để tăng lực đẩy nước xịt ra. Nhờ đó mà các chất bẩn bùn đất, dầu nhớt, rong rêu hay chất thải chăn nuôi được loại bỏ. Ứng dụng của máy nén khí piston còn là để vận hành cầu nâng rửa 1 trụ, bằng cách dùng khí bơm dầu cho ty cầu nâng.

Phun sơn công nghiệp

Trong lĩnh vực phun sơn, ứng dụng của máy nén khí piston được thể hiện ở chỗ:

• Súng xịt khí nén có tác dụng làm sạch bụi bẩn, han gỉ bám trên bề mặt kim loại trước khi tiến hành sơn lớp mới.
• Khí nén vận hành súng phun sơn để giúp người thợ sơn nhanh chóng, dễ dàng hơn, tia sơn ra nhanh mà không cần dùng lực nhiều.

Chế biến, đóng gói thực phẩm

Các ngành liên quan tới sản xuất thực phẩm cần sử dụng khí nén đạt chuẩn, độ sạch, tinh khiết cao lên tới 99%. Do đó, nhà bán thường khuyến nghị đơn vị sản xuất sử dụng máy nén khí piston không dầu.

Ứng dụng của máy nén khí piston là hỗ trợ vận hành băng chuyền chạy tự động, làm khô thực phẩm,… Khí nén được sục vào các bồn chứa để khuấy trộn nguyên liệu, gia tăng nhiệt cho nồi hấp, lò hơi.

Hỗ trợ trong ngành y tế, nha khoa

Ứng dụng của máy nén khí piston không dầu trong lĩnh vực nha khoa, y tế rất nhiều. Hệ thống vòi xịt khí, nước và hơi sương của phòng nha khoa cần sử dụng khí nén để hoạt động. Áp lực hơi máy nén khí piston giúp điều khiển van mở nước của tay khoan. Ghế nha khoa, ghế nâng phẫu thuật hay các máy trợ thở, máy phun sương đều cần sử dụng tới khí nén.

Lưu ý trong quá trình sử dụng máy nén khí piston

Từ những chia sẻ bên trên, bạn có thể thấy cấu tạo máy nén khí piston đơn giản với các bộ phận đầu nén, mô tơ,… Bạn dễ sử dụng và lắp đặt, nhưng cần lưu ý:

• Kiểm tra dầu bôi trơn định kỳ: Đối với máy nén khí piston có dầu, bạn cần kiểm tra mức dầu thường xuyên. Thay dầu máy nén khí định kỳ theo hướng dẫn của nhà sản xuất, thường là sau 500-1000 giờ hoạt động). Bạn sử dụng đúng loại dầu bôi trơn dành cho máy nén khí để tránh hao mòn nhanh và tăng hiệu suất làm việc. Trường hợp không có dầu máy nén khí, có thể thay bằng dầu động cơ xe máy.
• Xả nước trong bình chứa khí: Máy nén khí piston trong quá trình nén khí sẽ tạo ra hơi nước, tích tụ trong bình chứa. Bạn cần xả nước thường xuyên để tránh rỉ sét, ảnh hưởng đến chất lượng khí nén và tuổi thọ bình chứa.
• Không để máy hoạt động quá tải: Chọn máy có công suất phù hợp với nhu cầu sử dụng. Nếu máy phải hoạt động liên tục trong thời gian dài, cần có thời gian nghỉ để tránh nóng máy và giảm độ bền của các linh kiện.
• Đặt máy ở vị trí thông thoáng: Để máy ở nơi khô ráo, tránh bụi bẩn, độ ẩm cao. Hạn chế đặt máy sát tường hoặc trong không gian kín để giúp máy tản nhiệt tốt hơn.

Mong rằng với thông tin mà chúng tôi đưa ra đã giúp bạn hiểu hơn về cấu tạo máy nén khí piston. Nếu có nhu cầu mua thiết bị, hãy liên hệ Tổng kho Máy nén khí Lucky để được tư vấn sớm nhất.
