Cấu tạo máy nén khí không dầu | Nguyên lý và ứng dụng

Máy nén khí không dầu ngày càng được ưa chuộng trong nhiều ngành công nghiệp nhờ vào ưu điểm về độ sạch của khí nén. Vậy cấu tạo máy nén khí không dầu có gì đặc biệt? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

Cấu tạo máy nén khí không dầu – Các bộ phận quan trọng

Máy nén khí không dầu có cấu tạo cơ bản tương tự như các loại máy nén khí khác. Tuy nhiên, điểm khác biệt chính nằm ở việc không sử dụng dầu để bôi trơn các bộ phận bên trong.

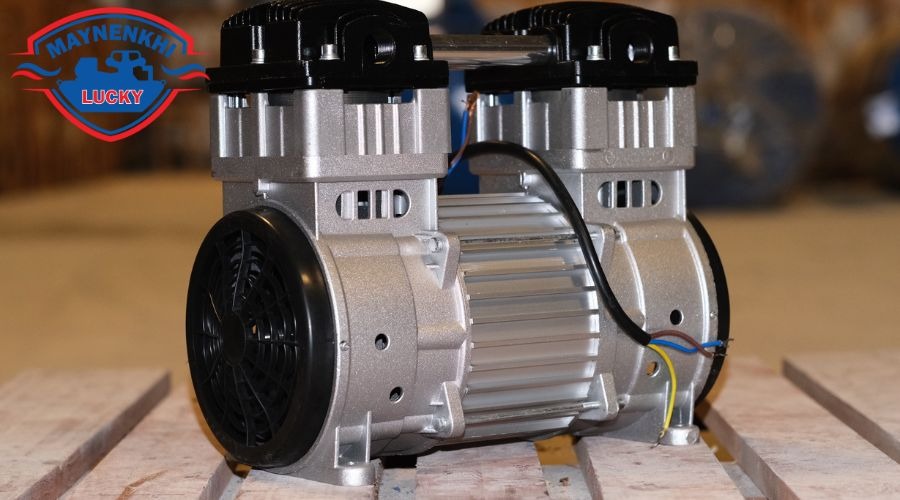

Đầu nén khí và mô tơ điện

Các nhà sản xuất đã sử dụng các vật liệu chịu mài mòn cao để giảm ma sát, lắp đặt bên trong đầu nén khí không dầu:

• Xy lanh: Là nơi diễn ra quá trình nén khí. Trong máy nén khí không dầu, xy lanh được làm từ các vật liệu chịu nhiệt và mài mòn cao như gang hoặc hợp kim nhôm.
• Piston: Di chuyển lên xuống trong xy lanh, tạo ra áp suất để nén khí. Piston được phủ một lớp vật liệu đặc biệt để giảm ma sát và tăng tuổi thọ.
• Van: Điều khiển quá trình hút và xả khí. Van được làm từ các vật liệu chịu nhiệt và hóa chất, đảm bảo hoạt động ổn định trong môi trường làm việc khắc nghiệt.

Cấu tạo máy nén khí không dầu có đầu nén đi liền với mô tơ. Lõi mô tơ quấn dây đồng 100%, hoàn toàn không sử dụng dây nhôm. Mô tơ sử dụng điện 220V hoặc 380V, để tạo ra năng lượng vận hành máy nén. Trục khuỷu mô tơ chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của piston.

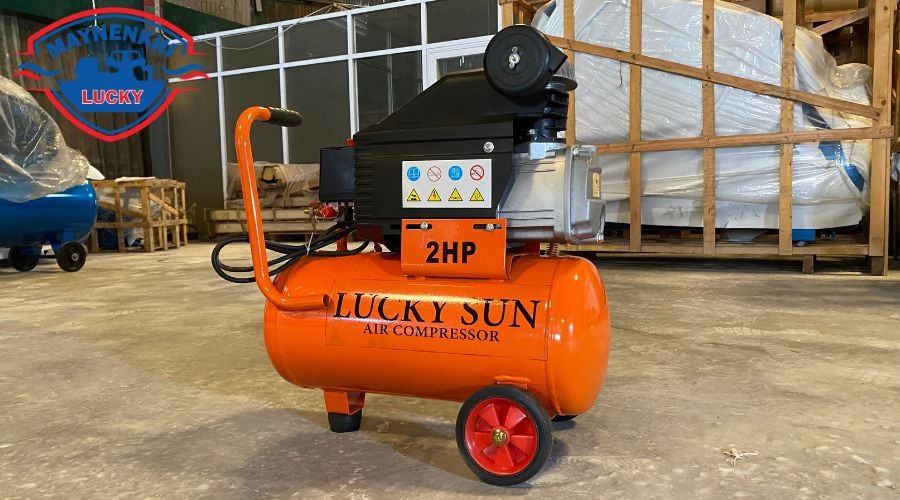

Bình chứa khí nén không dầu

Nhắc đến cấu tạo máy nén khí không dầu sẽ có bình chứa khí. Đây là phụ tùng dùng để chứa khí nén sau khi được nén. Bình chứa thường được làm bằng thép, có khả năng chịu áp suất làm việc 8 – 12 bar.

Các bộ phận khác

Bên cạnh những phụ tùng chính cấu tạo máy nén khí không dầu còn có các phụ kiện đi kèm để tối ưu hiệu suất nén khí, tăng độ an toàn:

• Lọc khí: Phụ kiện này giúp loại bỏ các tạp chất trong không khí trước khi đưa vào máy nén.
• Đồng hồ áp suất: Hiển thị áp suất của khí nén trong bình chứa.
• Bánh xe cao su: 1 máy nén khí không dầu có thể lắp 2 hoặc 4 bánh xe cao su, giúp máy di chuyển dễ dàng.
• Dây hơi khí nén: Khi mua máy bơm hơi không dầu, khách hàng còn được tặng kèm dây hơi cao su, chuyên dùng để vận chuyển khí.

Nguyên lý hoạt động của máy nén khí không dầu

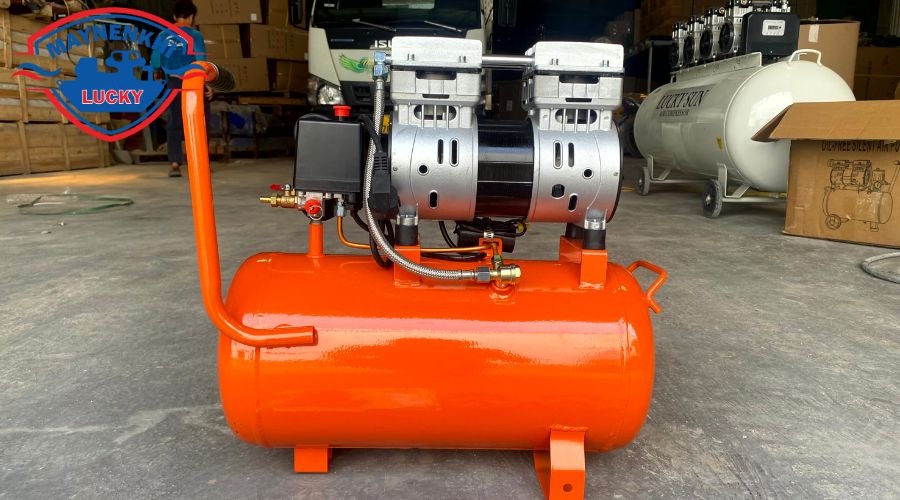

Sau khi lắp ráp các bộ phận cấu tạo máy nén khí không dầu, thiết bị có hình dáng thiết kế thực tế như sau:

Nhờ có cấu tạo đặc biệt, máy nén khí không dầu hoạt động theo cơ chế:

• Giai đoạn 1: Mô tơ quay giúp chuyển hóa năng lượng điện sang năng lượng cơ năng và tạo ra chuyển động. Dây đai dẫn động tới đầu nén, làm piston dịch chuyển lên, tạo ra chân không trong xi lanh để hút không khí vào.
• Giai đoạn 2: Piston di chuyển xuống làm thể tích buồng khí giảm, áp suất tăng lên, không khí được nén lại.
• Giai đoạn 3: Khi áp suất đạt đến mức cài đặt, van xả mở và khí nén được đẩy ra ngoài đi vào bình chứa khí.

Ứng dụng của máy nén khí không dầu

Cấu tạo máy nén khí không dầu cho phép thiết bị tạo ra khí nén có độ sạch, tinh khiết cao, phù hợp ứng dụng trong nhiều lĩnh vực sản xuất:

• Phòng nha khoa: Sử dụng khí nén cho các mục đích như nâng ghế nha, bơm nước tự động cho bồn nhổ, vận hành súng xịt nước, xịt khí, máy khoan, mài mini cầm tay.
• Xưởng chế biến thực phẩm: Cấp khí cho các máy đóng gói, hút dây không, vệ sinh dụng cụ hộp đựng,…
• Sản xuất linh kiện điện tử: Xịt khí làm sạch bảng mạch điện tử, điều khiển máy móc tự động, kiểm tra chất lượng sản phẩm,…
• Nuôi trồng thủy sản: Sục khí cho đầm nuôi tôm cá, tăng hàm lượng oxy sạch, giúp hải sản phát triển khỏe mạnh.

Cấu tạo máy nén khí không dầu được thiết kế tối ưu để cung cấp khí nén sạch và đảm bảo tuổi thọ cao. Mặc dù giá thành ban đầu có thể cao hơn so với máy nén khí có dầu, nhưng chất lượng khí nén đảm bảo an toàn vệ sinh thực phẩm, y tế. Liên hệ Tổng kho Máy nén khí Lucky để được tư vấn chi tiết.
