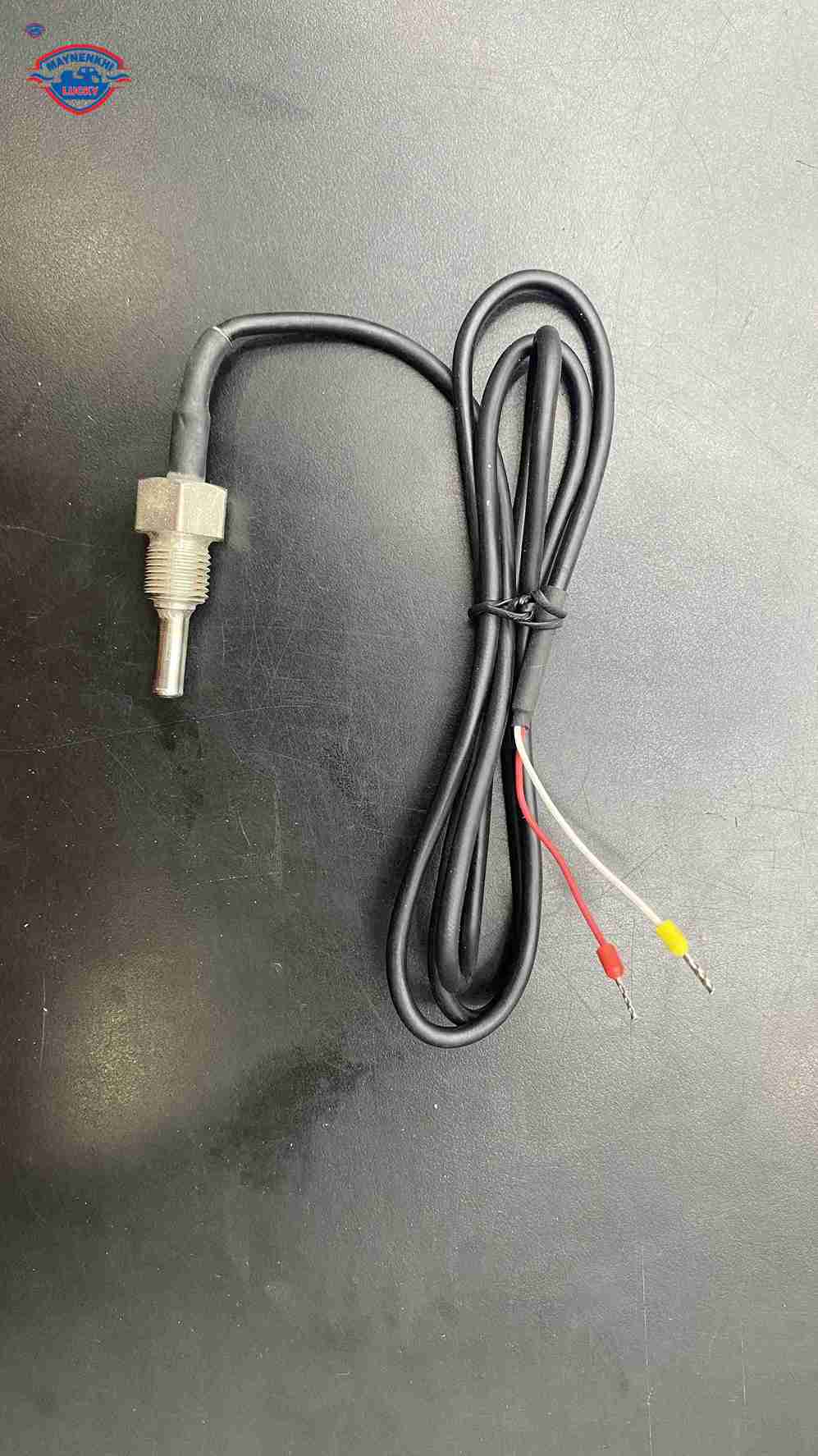

Cảm biến nhiệt độ máy nén khí trục vít

Cảm biến nhiệt độ đóng vai trò quan trọng trong việc kiểm soát và bảo vệ máy nén khí trục vít khỏi những nguy cơ quá nhiệt. Thiết bị này không chỉ giúp đo lường chính xác nhiệt độ vận hành mà còn kích hoạt hệ thống cảnh báo khi nhiệt độ vượt ngưỡng, tự động chuyển máy về trạng thái không tải, ngăn ngừa những hư hỏng nghiêm trọng cho thiết bị. Hiểu rõ về loại cảm biến này sẽ giúp bạn vận hành hệ thống khí nén an toàn và hiệu quả hơn.

Cảm Biến Nhiệt Độ Máy Nén Khí Trục Vít Là Gì?

Cảm biến nhiệt độ là một thành phần không thể thiếu trong hệ thống máy nén khí trục vít hiện đại. Đây là thiết bị điện tử được thiết kế đặc biệt để đo lường và giám sát nhiệt độ của dầu và khí nén trong quá trình hoạt động của máy nén khí.

Định Nghĩa Và Chức Năng Cơ Bản

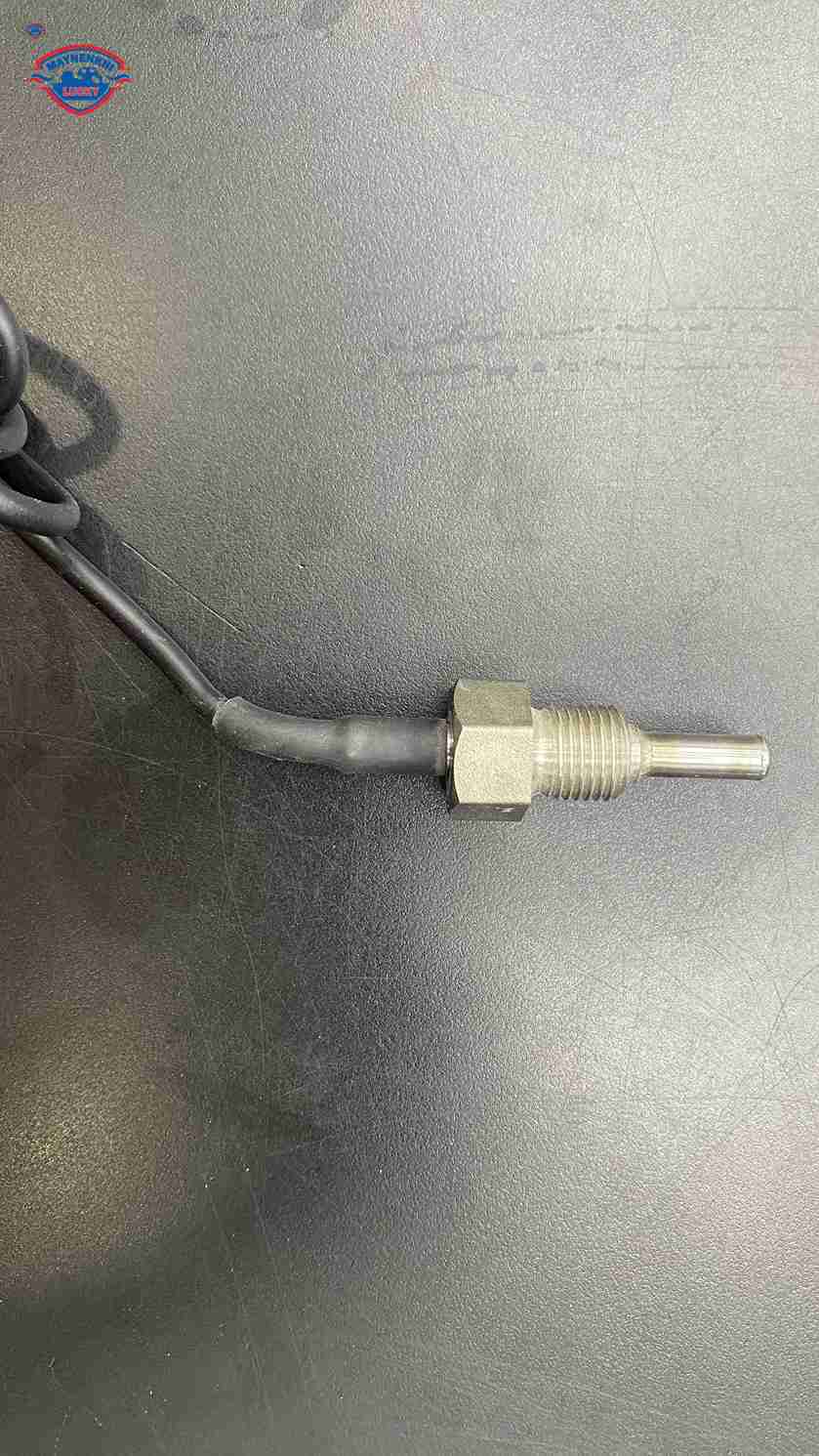

Cảm biến nhiệt độ máy nén khí trục vít là một thiết bị đo lường nhiệt độ và phát tín hiệu cảnh báo khi nhiệt độ vượt quá ngưỡng an toàn. Thiết bị này được lắp đặt tại đầu ra của trục vít, nơi đo nhiệt độ của hỗn hợp dầu và khí khi ra khỏi đầu nén.

Chức năng chính của cảm biến nhiệt độ là:

• Liên tục theo dõi và đo lường nhiệt độ hoạt động
• Truyền dữ liệu nhiệt độ đến bộ điều khiển trung tâm
• Kích hoạt cơ chế bảo vệ khi phát hiện nhiệt độ bất thường
• Giúp hệ thống duy trì hoạt động trong vùng nhiệt độ tối ưu

Vị Trí Lắp Đặt Trong Máy Nén Khí Trục Vít

Vị trí lắp đặt cảm biến nhiệt độ đóng vai trò quan trọng đối với hiệu quả hoạt động của thiết bị. Trong máy nén khí trục vít, cảm biến nhiệt độ thường được đặt tại các vị trí chiến lược:

• Đầu ra của cụm trục vít: Đây là vị trí chính, nơi cảm biến đo nhiệt độ của hỗn hợp dầu-khí sau khi bị nén
• Bình tách dầu: Giám sát nhiệt độ dầu sau khi được tách khỏi khí nén
• Đường ống dầu bôi trơn: Đảm bảo dầu không quá nóng trước khi quay lại bôi trơn trục vít
• Đầu ra khí nén cuối cùng: Kiểm soát nhiệt độ khí nén trước khi đưa vào hệ thống sử dụng

Nguyên Lý Hoạt Động Của Cảm Biến Nhiệt Độ

Để hiểu rõ tầm quan trọng của cảm biến nhiệt độ, cần nắm vững nguyên lý hoạt động của thiết bị này trong máy nén khí trục vít.

Cơ Chế Chuyển Đổi Nhiệt Độ Thành Tín Hiệu Điện

Cảm biến nhiệt độ trong máy nén khí trục vít thường hoạt động theo một trong các nguyên lý sau:

1. Cảm biến nhiệt điện trở (RTD): Loại này sử dụng nguyên lý thay đổi điện trở theo nhiệt độ. Khi nhiệt độ tăng, điện trở của vật liệu cảm biến (thường là platinum) cũng tăng theo một tỷ lệ xác định. Bộ điều khiển đo điện trở này và chuyển đổi thành giá trị nhiệt độ.
2. Cảm biến nhiệt điện (Thermocouple): Hoạt động dựa trên hiệu ứng Seebeck, tạo ra một điện áp nhỏ khi có sự chênh lệch nhiệt độ giữa hai đầu của cặp kim loại khác nhau. Điện áp này tỷ lệ thuận với nhiệt độ đo được.
3. Cảm biến bán dẫn: Sử dụng đặc tính của vật liệu bán dẫn thay đổi theo nhiệt độ để đo lường chính xác.

Quy Trình Xử Lý Tín Hiệu Và Phản Hồi

Quy trình xử lý tín hiệu từ cảm biến nhiệt độ đến hành động bảo vệ diễn ra theo các bước sau:

1. Thu nhận tín hiệu: Cảm biến đo nhiệt độ và chuyển đổi thành tín hiệu điện
2. Khuếch đại tín hiệu: Bộ khuếch đại tăng cường tín hiệu điện từ cảm biến
3. Chuyển đổi A/D: Tín hiệu tương tự được chuyển thành tín hiệu số
4. Xử lý tín hiệu: Bộ vi xử lý so sánh giá trị nhiệt độ với ngưỡng cài đặt
5. Phản hồi: Nếu nhiệt độ vượt ngưỡng, hệ thống sẽ:

• Hiển thị cảnh báo trên bảng điều khiển
• Kích hoạt còi báo động (nếu có)
• Chuyển máy sang chế độ không tải
• Tự động tắt máy trong trường hợp nghiêm trọng

Các Loại Cảm Biến Nhiệt Độ Phổ Biến Cho Máy Nén Khí Trục Vít

Trên thị trường hiện có nhiều loại cảm biến nhiệt độ khác nhau, mỗi loại có ưu và nhược điểm riêng khi sử dụng cho máy nén khí trục vít.

Cảm Biến PT100/PT1000 – Ưu Điểm Và Phạm Vi Ứng Dụng

Cảm biến PT100/PT1000 là loại cảm biến nhiệt điện trở platinum được sử dụng phổ biến trong máy nén khí trục vít cao cấp.

Ưu điểm:

• Độ chính xác cao: Sai số chỉ ±0.1°C trong dải nhiệt độ làm việc
• Ổn định lâu dài: Ít bị trôi thông số theo thời gian
• Tuyến tính tốt: Quan hệ điện trở-nhiệt độ gần như tuyến tính
• Dải đo rộng: Từ -200°C đến +850°C (vượt xa nhu cầu của máy nén khí)

Phạm vi ứng dụng:

• Máy nén khí trục vít công suất lớn (trên 50HP)
• Hệ thống khí nén đòi hỏi độ chính xác cao
• Môi trường làm việc khắc nghiệt với nhiều biến động nhiệt độ

Cảm Biến Nhiệt Điện (Thermocouple) Trong Máy Nén Khí

Cảm biến nhiệt điện (Thermocouple) là lựa chọn phổ biến cho các máy nén khí trục vít tầm trung.

Đặc điểm kỹ thuật:

• Loại phổ biến: Type K (Chromel–Alumel) và Type J (Iron–Constantan)
• Dải đo: -200°C đến +1350°C (Type K)
• Độ chính xác: Thường từ ±0.5°C đến ±1.5°C

Ưu điểm:

• Giá thành hợp lý: Rẻ hơn so với PT100/PT1000
• Độ bền cơ học cao: Chịu được rung động và va đập tốt
• Thời gian đáp ứng nhanh: Phản ứng nhanh với thay đổi nhiệt độ
• Cấu tạo đơn giản: Dễ thay thế và bảo trì

Cảm Biến Bán Dẫn Và Ứng Dụng Trong Hệ Thống Khí Nén

Cảm biến bán dẫn (NTC/PTC thermistor hoặc IC cảm biến) đang ngày càng phổ biến trong các máy nén khí trục vít hiện đại.

Đặc điểm nổi bật:

• Kích thước nhỏ gọn: Dễ dàng tích hợp vào nhiều vị trí
• Tiêu thụ điện năng thấp: Phù hợp với xu hướng tiết kiệm năng lượng
• Tương thích số: Dễ dàng kết nối với hệ thống điều khiển số
• Chi phí sản xuất thấp: Giá thành cạnh tranh khi sản xuất hàng loạt

Ứng dụng chính:

• Máy nén khí trục vít mini và cỡ nhỏ
• Hệ thống khí nén thông minh có giám sát từ xa
• Máy nén khí biến tần với yêu cầu tích hợp cao

Tầm Quan Trọng Của Cảm Biến Nhiệt Độ Đối Với Máy Nén Khí Trục Vít

Cảm biến nhiệt độ không chỉ là một bộ phận thông thường mà còn đóng vai trò sống còn đối với hoạt động an toàn và hiệu quả của máy nén khí trục vít.

Bảo Vệ Máy Khỏi Quá Nhiệt Và Hư Hỏng

Nhiệt độ cao quá mức là một trong những nguyên nhân hàng đầu gây hư hỏng nghiêm trọng cho máy nén khí trục vít. Cảm biến nhiệt độ giúp:

• Ngăn ngừa cháy dầu bôi trơn: Khi nhiệt độ vượt quá ~110°C, dầu có thể bị cháy và tạo cặn bám, làm hỏng trục vít
• Bảo vệ bạc đạn và phớt: Nhiệt độ cao làm giảm tuổi thọ của các chi tiết này
• Tránh biến dạng trục vít: Nhiệt độ quá cao có thể gây biến dạng cơ khí
• Phòng ngừa nổ: Trong trường hợp cực đoan, quá nhiệt có thể dẫn đến sự cố nổ

Nghiên cứu thực tế cho thấy, hơn 60% sự cố nghiêm trọng của máy nén khí trục vít có liên quan đến vấn đề nhiệt độ cao bất thường.

Tối Ưu Hóa Hiệu Suất Và Tiết Kiệm Năng Lượng

Ngoài chức năng bảo vệ, cảm biến nhiệt độ còn giúp tối ưu hóa hiệu suất máy nén:

• Duy trì nhiệt độ làm việc tối ưu: Máy nén khí trục vít hoạt động hiệu quả nhất ở khoảng nhiệt 75-90°C
• Giảm tiêu hao năng lượng: Nhiệt độ phù hợp giúp giảm ma sát và tiết kiệm điện năng
• Cải thiện chất lượng khí nén: Nhiệt độ ổn định giúp tăng hiệu quả tách dầu, tạo ra khí nén sạch hơn
• Kéo dài thời gian hoạt động: Kiểm soát nhiệt độ tốt giúp giảm thời gian dừng máy bảo trì

Thống kê chỉ ra rằng một hệ thống giám sát nhiệt độ hiệu quả có thể giúp tiết kiệm 5-10% chi phí năng lượng vận hành máy nén khí.

Dấu Hiệu Và Cách Khắc Phục Sự Cố Cảm Biến Nhiệt Độ

Cảm biến nhiệt độ có thể gặp một số vấn đề trong quá trình sử dụng. Việc phát hiện sớm và xử lý kịp thời sẽ giúp tránh những hậu quả nghiêm trọng.

Nhận Biết Cảm Biến Nhiệt Độ Bị Lỗi

Dưới đây là những dấu hiệu chính giúp bạn nhận biết cảm biến nhiệt độ đang gặp vấn đề:

• Chỉ số nhiệt độ không ổn định: Giá trị nhiệt độ hiển thị dao động bất thường hoặc thay đổi đột ngột
• Cảnh báo nhiệt độ thường xuyên: Máy liên tục báo lỗi nhiệt độ dù điều kiện vận hành bình thường
• Chỉ số nhiệt độ không thay đổi: Giá trị nhiệt độ không thay đổi khi tải hoạt động của máy thay đổi
• Giá trị nhiệt độ không thực tế: Hiển thị nhiệt độ quá cao (>120°C) hoặc quá thấp (<40°C) trong điều kiện làm việc bình thường
• Máy tự động chuyển về chế độ không tải: Mặc dù không có vấn đề gì về nhiệt độ thực tế

Quy Trình Kiểm Tra Và Thay Thế Cảm Biến Nhiệt Độ

Khi nghi ngờ cảm biến nhiệt độ có vấn đề, bạn có thể thực hiện quy trình kiểm tra cơ bản sau:

Kiểm tra bằng mắt thường:

• Kiểm tra đầu nối, dây dẫn có bị đứt, hở hoặc hư hỏng không
• Kiểm tra vỏ bọc cảm biến có bị nứt, vỡ, cháy xém không

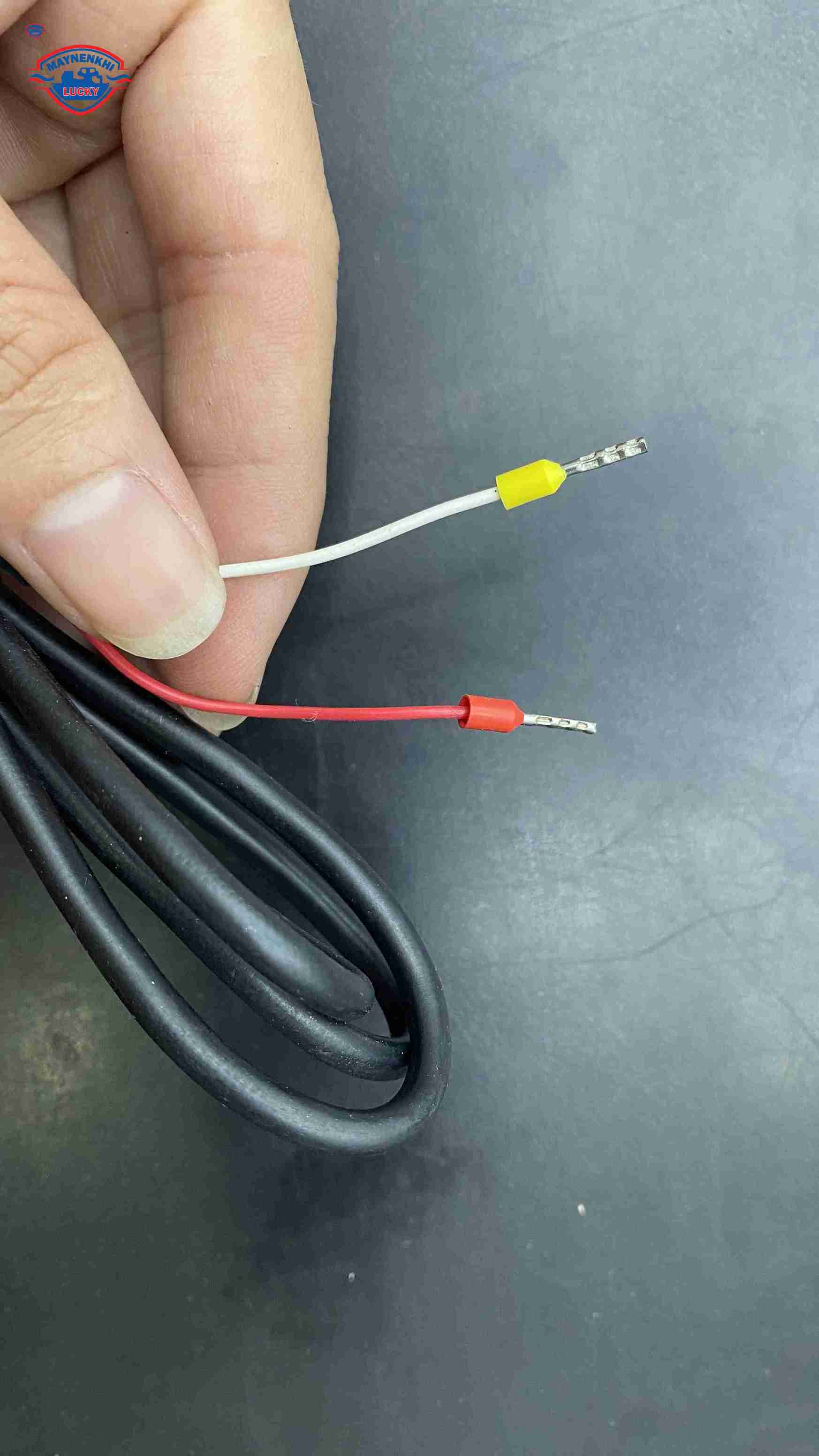

Kiểm tra kết nối điện:

• Đảm bảo đầu nối chắc chắn, không bị lỏng lẻo
• Đo điện trở của cảm biến (với PT100, khoảng 100Ω ở 0°C)
• Đo điện áp đầu ra (với Thermocouple)

Thay thế cảm biến nhiệt độ:

• Bước 1: Tắt máy và ngắt nguồn điện hoàn toàn
• Bước 2: Xả hết áp suất trong hệ thống
• Bước 3: Tháo cảm biến cũ bằng cờ lê phù hợp
• Bước 4: Lắp cảm biến mới với lực vừa phải, không quá chặt
• Bước 5: Kết nối lại dây điện đúng cách
• Bước 6: Kiểm tra độ kín sau khi lắp đặt
• Bước 7: Khởi động lại máy và theo dõi hoạt động
