Cảm biến áp suất máy nén khí trục vít

Cảm biến áp suất máy nén khí trục vít đóng vai trò sống còn trong hoạt động của máy nén khí công nghiệp, giúp kiểm soát và duy trì áp suất làm việc ở mức an toàn. Với chức năng đo áp suất và gửi tín hiệu cảnh báo khi máy hoạt động vượt ngưỡng, thiết bị này giúp bảo vệ máy nén khí khỏi những hư hỏng nghiêm trọng và kéo dài tuổi thọ thiết bị, đồng thời đảm bảo an toàn cho người vận hành.

Cảm biến áp suất máy nén khí là gì?

Cảm biến áp suất là một bộ phận không thể thiếu trong hệ thống máy nén khí trục vít hiện đại. Đây là thiết bị điện tử được thiết kế để đo lường áp suất khí trong bình chứa và hệ thống đường ống của máy nén khí. Khi áp suất đạt đến ngưỡng nhất định, cảm biến sẽ gửi tín hiệu đến bộ điều khiển trung tâm, giúp máy nén khí tự động chuyển đổi trạng thái hoạt động.

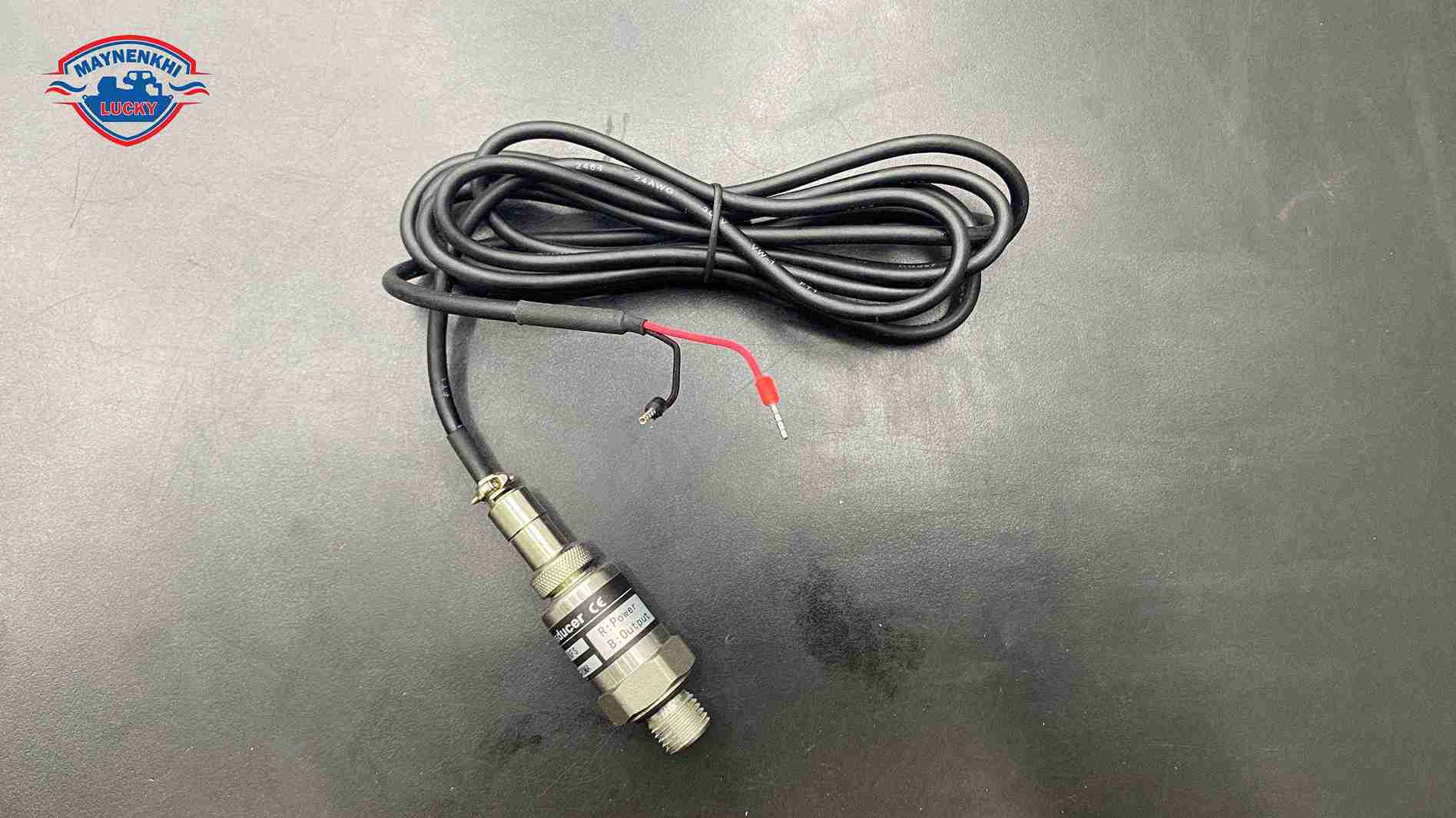

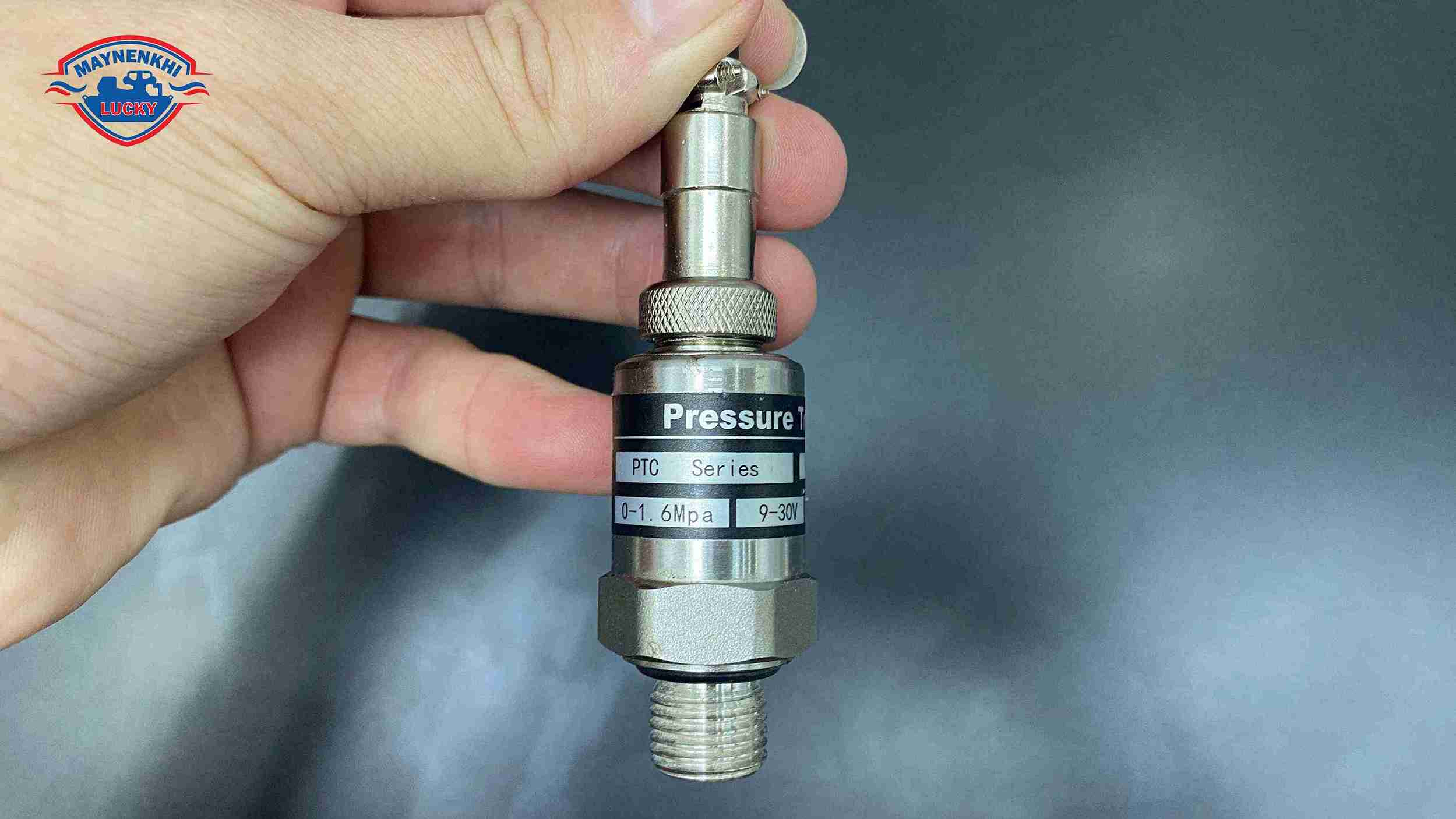

Cấu tạo của cảm biến áp suất

Một cảm biến áp suất tiêu chuẩn cho máy nén khí trục vít thường có các thành phần sau:

• Màng đo áp suất: Phần tử nhạy cảm với áp suất, thường được làm từ vật liệu đặc biệt có khả năng biến dạng khi chịu áp lực.
• Mạch điện tử: Chuyển đổi sự thay đổi vật lý thành tín hiệu điện.
• Vỏ bảo vệ: Thường được làm từ thép không gỉ hoặc hợp kim bền, chống chịu môi trường công nghiệp khắc nghiệt.
• Đầu kết nối: Cho phép lắp đặt cảm biến vào hệ thống máy nén và kết nối với bộ điều khiển.
• Hiển thị (tùy chọn): Một số model cao cấp có màn hình LCD hiển thị áp suất trực tiếp.

Nguyên lý hoạt động

Nguyên lý hoạt động của cảm biến áp suất trong máy nén khí trục vít khá đơn giản nhưng hiệu quả:

1. Khi áp suất tác động lên màng đo, màng sẽ biến dạng.
2. Sự biến dạng này được chuyển đổi thành tín hiệu điện thông qua mạch điện tử.
3. Tín hiệu điện được xử lý và truyền đến bộ điều khiển của máy nén khí.
4. Bộ điều khiển sẽ thực hiện các thao tác tương ứng dựa trên giá trị áp suất đo được.

Vai trò của cảm biến áp suất trong máy nén khí trục vít

Kiểm soát chu trình tải/không tải

Cảm biến áp suất đóng vai trò quyết định trong việc điều khiển chu trình làm việc của máy nén khí trục vít:

• Khi áp suất trong bình chứa thấp hơn ngưỡng cài đặt tối thiểu, cảm biến sẽ gửi tín hiệu để máy nén khí hoạt động ở chế độ tải (nén khí).
• Khi áp suất đạt đến ngưỡng cài đặt tối đa, cảm biến sẽ báo hiệu cho máy chuyển sang chế độ không tải hoặc ngừng hoạt động.

Nhờ vậy, máy nén khí có thể hoạt động tự động mà không cần sự can thiệp thường xuyên của người vận hành, giúp tiết kiệm điện năng đáng kể.

Bảo vệ hệ thống máy nén khí

Cảm biến áp suất còn có chức năng bảo vệ quan trọng:

• Phòng ngừa tình trạng áp suất quá cao có thể gây nổ bình chứa hoặc đường ống.
• Cảnh báo khi áp suất bất thường, giúp phát hiện sớm các vấn đề kỹ thuật như rò rỉ, tắc nghẽn.
• Kết hợp với các hệ thống an toàn khác để ngắt hoạt động của máy nén khi phát hiện nguy hiểm.

Tối ưu hóa hiệu suất làm việc

Với những máy nén khí trục vít hiện đại tích hợp biến tần (VSD), cảm biến áp suất còn giúp:

• Điều chỉnh tốc độ động cơ dựa trên nhu cầu sử dụng khí nén thực tế.
• Duy trì áp suất ổn định trong hệ thống, giảm thiểu dao động.
• Tiết kiệm điện năng lên đến 30-35% so với máy nén khí thông thường.

Các loại cảm biến áp suất phổ biến cho máy nén khí trục vít

Phân loại theo nguyên lý đo

1. Cảm biến áp suất dạng điện trở (Piezoresistive)

• Nguyên lý: Dựa trên sự thay đổi điện trở khi vật liệu bị biến dạng dưới tác động của áp suất.
• Ưu điểm: Độ chính xác cao, giá thành hợp lý, phổ biến trong công nghiệp.
• Nhược điểm: Nhạy cảm với nhiệt độ, cần được hiệu chuẩn thường xuyên.

2. Cảm biến áp suất dạng điện dung (Capacitive)

• Nguyên lý: Đo sự thay đổi điện dung khi khoảng cách giữa hai bản cực thay đổi do áp suất.
• Ưu điểm: Phản ứng nhanh, độ bền cao, ít bị ảnh hưởng bởi nhiệt độ.
• Nhược điểm: Giá thành cao hơn, cần mạch điện tử phức tạp hơn để xử lý tín hiệu.

3. Cảm biến áp suất dạng áp điện (Piezoelectric)

• Nguyên lý: Sử dụng hiệu ứng áp điện, tạo ra điện áp khi vật liệu bị biến dạng.
• Ưu điểm: Đáp ứng nhanh, phù hợp cho đo áp suất động.
• Nhược điểm: Không phù hợp cho đo áp suất tĩnh lâu dài.

Phân loại theo khoảng đo

1. Cảm biến áp suất thấp: Phạm vi đo dưới 10 bar, thường dùng cho máy nén khí công suất nhỏ.
2. Cảm biến áp suất trung bình: Phạm vi đo từ 10-100 bar, phổ biến nhất trong hệ thống máy nén khí trục vít công nghiệp.
3. Cảm biến áp suất cao: Phạm vi đo trên 100 bar, dùng cho các ứng dụng đặc biệt và máy nén khí cao áp.

Lựa chọn và lắp đặt cảm biến áp suất cho máy nén khí trục vít

Tiêu chí lựa chọn cảm biến áp suất phù hợp

Khi lựa chọn cảm biến áp suất cho máy nén khí trục vít, cần cân nhắc các yếu tố sau:

• Phạm vi đo: Nên chọn cảm biến có khoảng đo phù hợp với áp suất làm việc của máy nén khí, với ngưỡng an toàn thêm khoảng 20-30%.
• Độ chính xác: Tùy vào yêu cầu ứng dụng, thông thường cần độ chính xác ±0.5% đến ±1%.
• Môi trường làm việc: Cần chọn cảm biến phù hợp với nhiệt độ, độ ẩm và các điều kiện môi trường khác tại nơi lắp đặt.
• Loại đầu ra: Tương thích với hệ thống điều khiển của máy nén khí (thường là 4-20mA, 0-10V, hoặc tín hiệu số).
• Kiểu kết nối: Phù hợp với đường ống hoặc vị trí lắp đặt trên máy.

Vị trí lắp đặt cảm biến áp suất

Việc lắp đặt cảm biến áp suất đúng vị trí sẽ đảm bảo độ chính xác trong đo lường và bảo vệ thiết bị:

• Đầu ra của block trục vít: Để kiểm soát áp suất nén trực tiếp.
• Bình tách dầu: Đo áp suất sau khi khí đã được tách dầu.
• Bình chứa khí: Giám sát áp suất lưu trữ.
• Đường ống phân phối chính: Kiểm soát áp suất cung cấp cho hệ thống.

Quy trình lắp đặt chuẩn

1. Tắt nguồn hoàn toàn và xả hết áp suất trong hệ thống.
2. Sử dụng băng tan Teflon hoặc keo chuyên dụng để bịt kín các mối nối.
3. Vặn cảm biến vào vị trí với lực vừa phải, tránh vặn quá chặt gây hỏng ren.

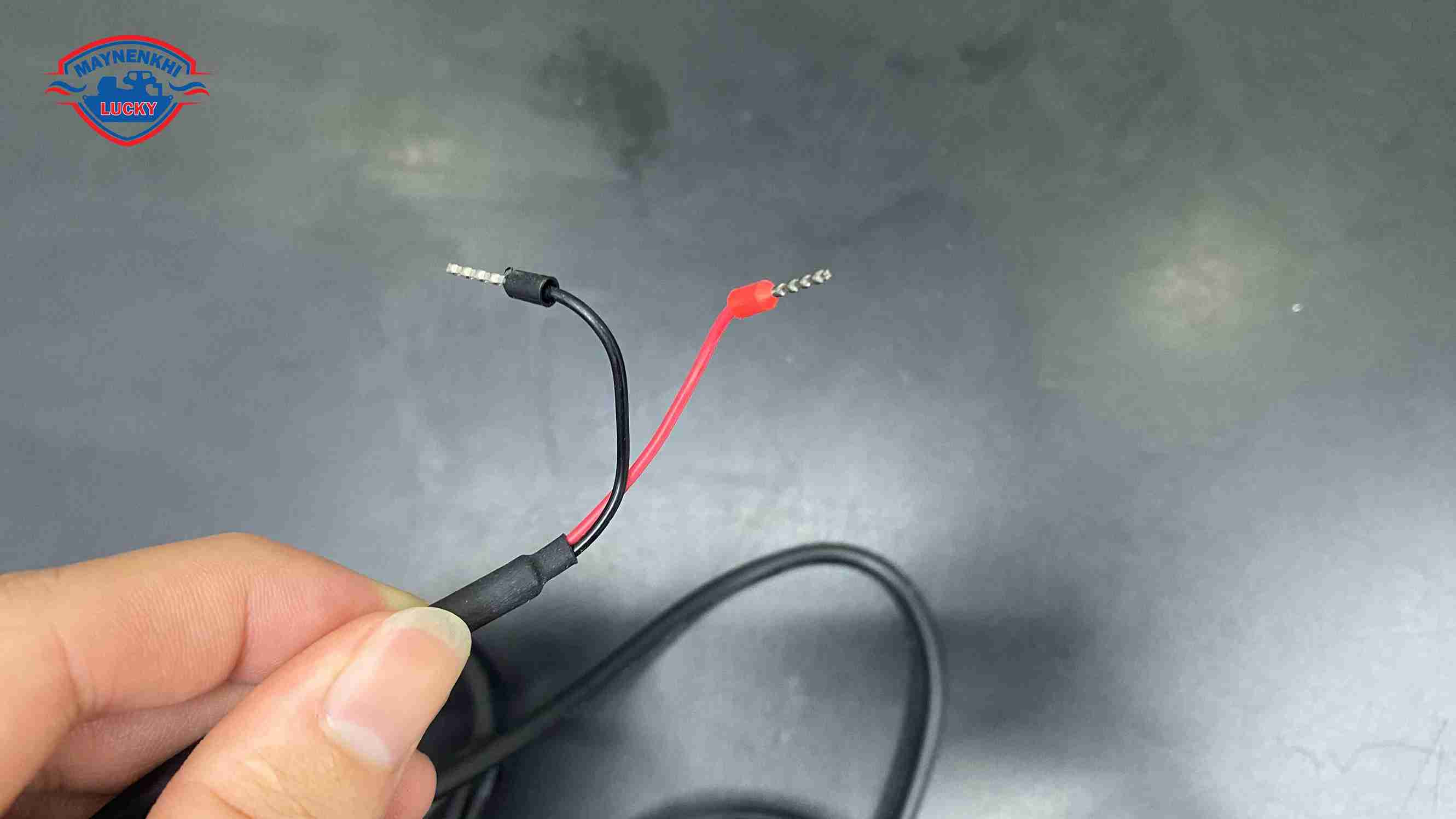

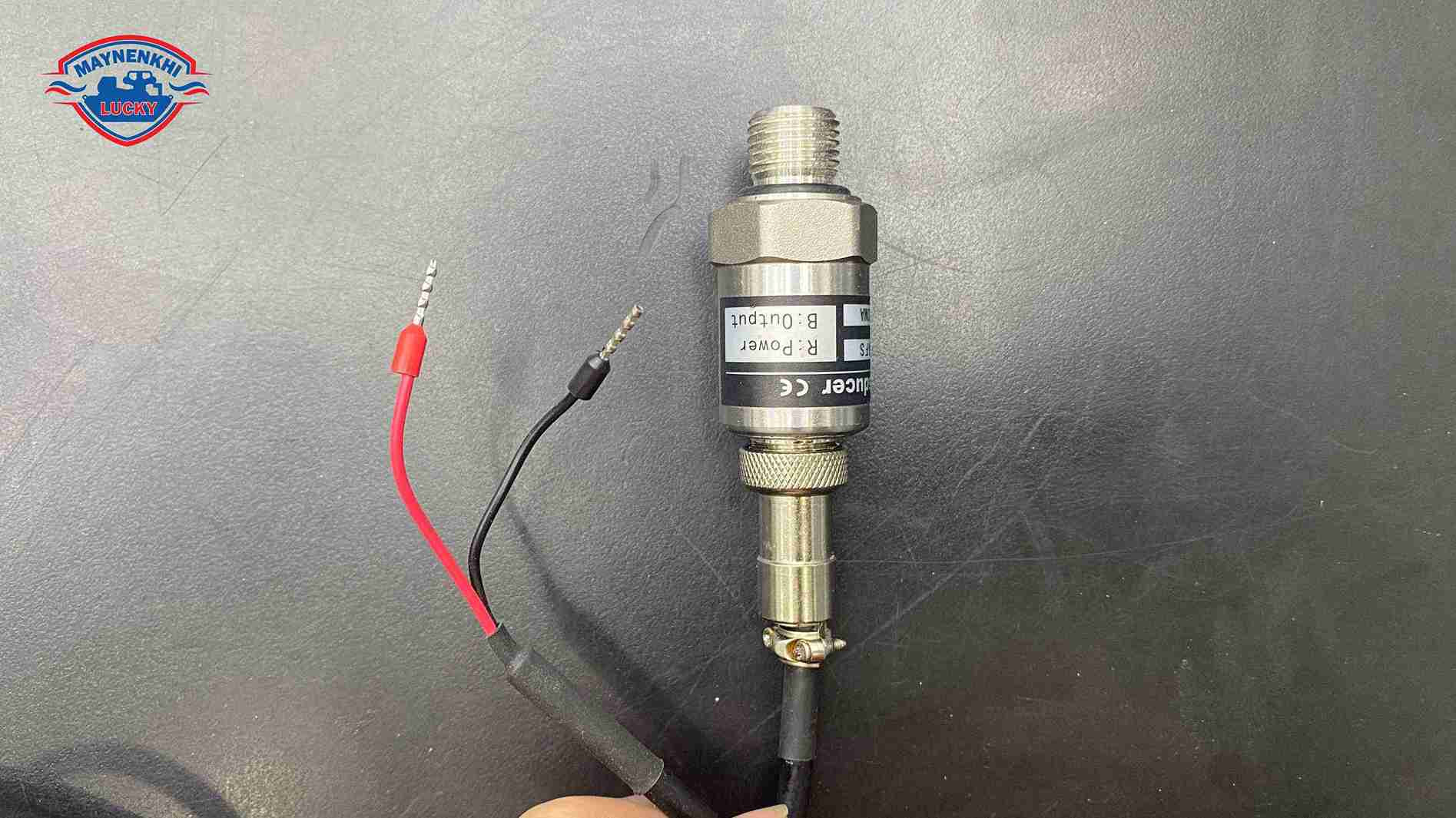

4. Kết nối dây tín hiệu theo sơ đồ đi dây của nhà sản xuất.
5. Kiểm tra độ kín của mối nối trước khi vận hành lại hệ thống.

Bảng giá cảm biến áp suất máy nén khí trục vít tại Điện máy Lucky

Tại Điện máy Lucky, chúng tôi cung cấp đa dạng các loại cảm biến áp suất chính hãng với nhiều mức giá phù hợp với nhu cầu sử dụng:

Loại cảm biến	Phạm vi đo	Xuất xứ	Giá tham khảo
Cảm biến áp suất tiêu chuẩn	0-16 bar	Đài Loan	450.000 – 550.000 đ
Cảm biến áp suất điện tử hiển thị	0-16 bar	Châu Âu	850.000 – 1.200.000 đ
Cảm biến áp suất công nghiệp cao cấp	0-25 bar	Nhật Bản	1.500.000 – 2.000.000 đ
Cảm biến áp suất cho máy nén VSD	0-16 bar	Ý	950.000 – 1.400.000 đ

Giá có thể thay đổi tùy thời điểm. Liên hệ Hotline: 097.369.8910 để được báo giá chính xác nhất.

Bảo dưỡng và xử lý sự cố cảm biến áp suất

Các dấu hiệu cảm biến áp suất gặp sự cố

Cảm biến áp suất có thể gặp một số vấn đề sau khi sử dụng lâu dài:

• Đọc số không chính xác: Áp suất hiển thị khác với thực tế.
• Tín hiệu không ổn định: Chỉ số áp suất dao động bất thường.
• Không phản hồi: Cảm biến không gửi tín hiệu đến bộ điều khiển.
• Máy nén khí ngắt liên tục: Do cảm biến gửi tín hiệu sai.
• Hỏng vật lý: Vỏ bị ăn mòn, rò rỉ tại điểm lắp đặt.

Quy trình bảo dưỡng định kỳ

Để đảm bảo cảm biến áp suất hoạt động ổn định và kéo dài tuổi thọ:

1. Kiểm tra định kỳ 3-6 tháng/lần: So sánh chỉ số với đồng hồ áp suất chuẩn.
2. Vệ sinh sạch sẽ: Lau chùi bề mặt, đảm bảo không có dầu, bụi bẩn bám vào.
3. Kiểm tra mối nối: Đảm bảo không có rò rỉ tại các điểm kết nối.
4. Hiệu chỉnh (nếu cần): Theo hướng dẫn của nhà sản xuất hoặc nhờ kỹ thuật viên chuyên nghiệp.
5. Thay thế định kỳ: Tùy theo nhà sản xuất khuyến cáo, thường là 2-5 năm.

Xử lý các sự cố thường gặp

Sự cố	Nguyên nhân	Cách khắc phục
Chỉ số không chính xác	Hiệu chuẩn sai, cảm biến bị lệch	Hiệu chỉnh lại theo hướng dẫn hoặc thay thế cảm biến mới
Tín hiệu không ổn định	Nhiễu điện, kết nối lỏng	Kiểm tra dây dẫn, sử dụng dây chống nhiễu, xiết chặt các kết nối
Không phản hồi	Hỏng cảm biến, đứt dây tín hiệu	Thay thế cảm biến hoặc dây dẫn
Rò rỉ tại điểm lắp	Lắp đặt không đúng, keo bịt kín hỏng	Tháo ra, quấn lại băng tan và lắp lại đúng cách
Đọc số dao động	Cảm biến tiếp xúc với rung động mạnh	Lắp đặt ở vị trí ít rung động hoặc sử dụng giảm chấn

Kết luận

Cảm biến áp suất máy nén khí trục vít là thành phần nhỏ nhưng đóng vai trò then chốt trong việc đảm bảo máy nén khí hoạt động an toàn, hiệu quả và tiết kiệm năng lượng. Việc lựa chọn đúng loại cảm biến, lắp đặt chính xác và bảo dưỡng thường xuyên sẽ giúp kéo dài tuổi thọ cho toàn bộ hệ thống máy nén khí của bạn.

Tại Điện máy Lucky, chúng tôi cung cấp đầy đủ các loại cảm biến áp suất chính hãng, chất lượng cao với giá cả cạnh tranh. Đội ngũ kỹ thuật viên chuyên nghiệp của chúng tôi sẵn sàng tư vấn, lắp đặt và bảo dưỡng cho khách hàng trên toàn quốc. Hãy liên hệ với chúng tôi qua Hotline: 097.369.8910!
